Popis konstrukce čtyřpásmového parametrického stereofonního korektoru.

      Parametrický korektor je určen pro úpravy nízkofrekvenčního signálu v akustickém pásmu, tedy třeba u domácích zesilovačů, kde může nahradit běžnou úpravu zvuku pro hloubky a výšky regulací ve čtyřech pásmech nezávislých kmitočtů, u každého pásma se kromě kmitočtu [Hz] dá řídit ještě jeho šířka [oktávy] a zisk [dB]. Tím se dá reprodukce dost vylepšit, upravit podle charakteru místnosti a dotyčného zařízení anebo taky zkazit, třeba nastavit jako tzv. telefon – přenos jen v úzkém kmitočtovém pásmu. Je ve stereofonním provedení, to znamená, že je dvoukanálový a parametry pro oba kanály se nastavují jedním regulačním prvkem. Jeho vstupy a výstupy jsou zapojeny tak, že se jedním přepínačem přístupným z přední strany dá celý korektor zařadit nebo vyřadit (zkratovat), a v případě vyřazení nemusí mít ani zapnuté napájení.

POZOR: jedná se o elektrické zařízení a v případě, že se bude realizovat i se síťovým napájecím zdrojem (komplet tak, jak je zde v popisu) jde o práci s nebezpečným napětím 230 V a dělat by to tedy měly osoby s elektrotechnickou kvalifikací. Bezpečnost zařízení je na každém, kdo ho bude dělat a autor nepřebírá žádnou odpovědnost za případné úrazy tímto napětím i kdyby byly způsobeny nedostatky v mém popisu. Pohof.

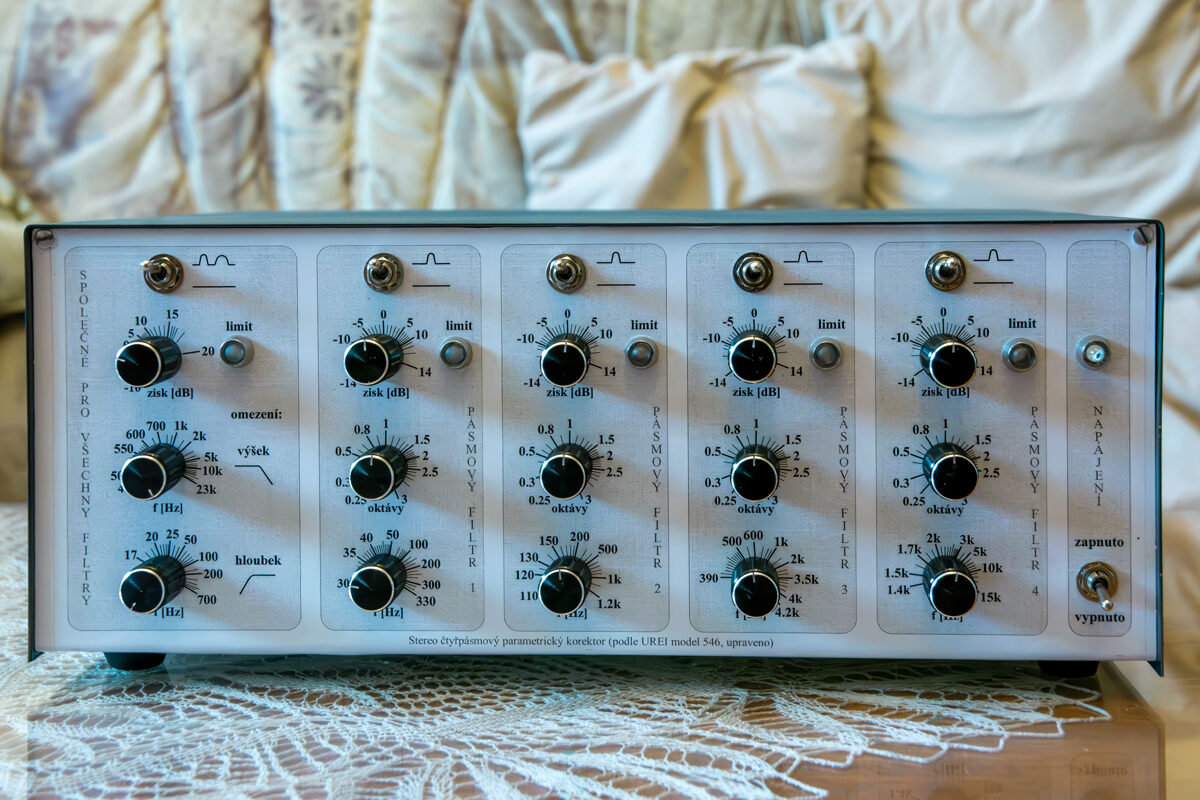

Korektor vypadá takto:

Zde jsou soubory ke stažení:

Popis korektoru jako jeden pdf soubor (horší kvalita):  Popis 4 pásmového parametrického korektoru.pdf

Protože Mozello v neplacené verzi sem povoluje nahrát soubor max. 5 MB velký (u placených může být soubor větší), musel jsem popis korektoru, pokud jsem ho zde chtěl mít celý, uložit tak, aby těch 5 MB nepřekročil, ovšem tím se už viditelně zhoršila jeho kvalita. Na prohlížení v prohlížeči to asi stačí, ale pokud by někdo chtěl (například na tisk) soubor v kvalitě takové, jako mají ostatní soubory tady, rozdělil jsem ho na tři menší tak, aby každý začínal lichou stránkou a aby se sem všechny tři filé daly uložit. Jsou zde:

Popis 4 pásmového parametrického korektoru str. 01 - 16.pdf

Popis 4 pásmového parametrického korektoru str. 17 - 26.pdf

Popis 4 pásmového parametrického korektoru str. 27 - 37.pdf

Soubory se dají sloučit (po stažení odsud) např. onlíné programem: https://tools.pdf24.org/cs/merge-pdf, já jsem s ním jednak komprimoval kompletní návod na zde požadovaných 5 MB a druhak ho rozděloval na tyto čtyři filé a velmi se mi líbil. Neplatí se tam nic (zatím).

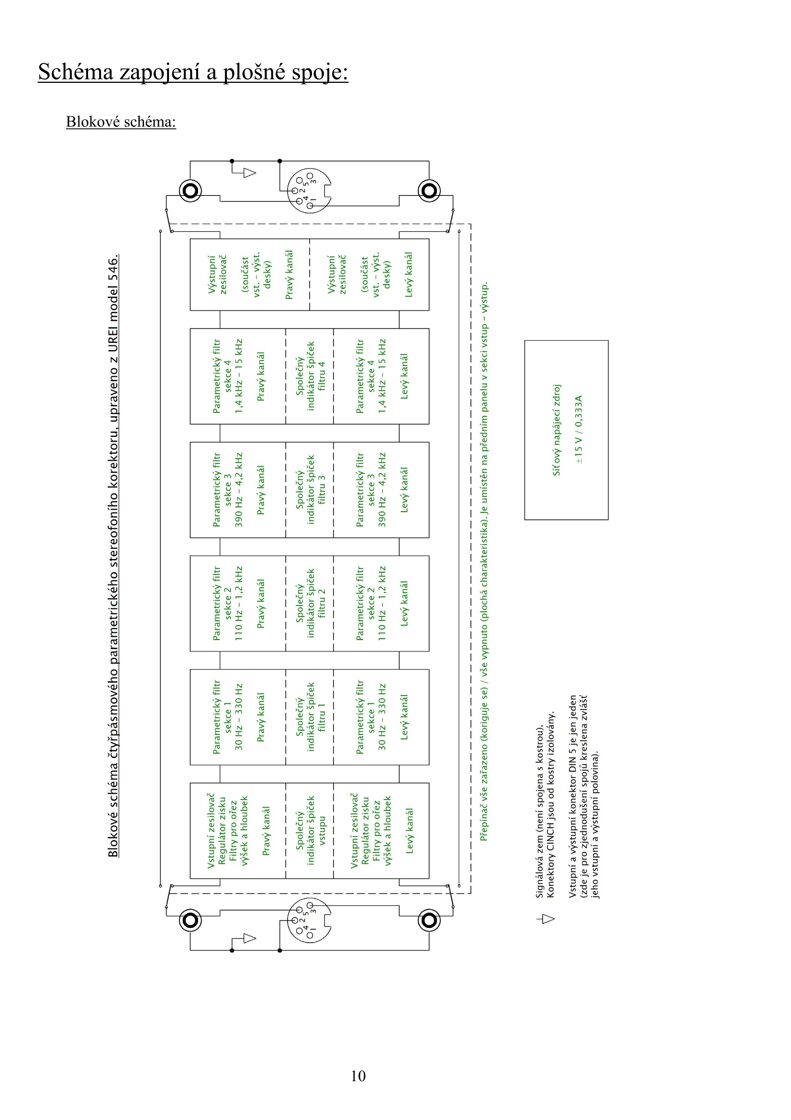

Jako příklad z popisu sem dávám stránku číslo 10 s blokovým schématem korektoru:

Jak je z popisu i blokového schématu přístroje viděti, přístroj vznikl inspirováním se dvěma články: jednak článkem „Stereofonní třípásmový parametrický ekvalizér“ pana Ing. Jiřího Štefana v časopise „Praktická elektronika“ číslo 4/2025 (tj. dřív „Amatérské Radio“, AR) a druhak manuálem firmy UREI k jejich duálnímu parametrickému ekvalizéru model 546, vyráběnému někdy okolo roku 1980. Protože může být užitečné porovnání těchto pramenů, dávám sem ke stažení aspoň manuály firmy UREI (český překlad a originál anglicky), AR 4/2025 si už musí případný zájemce někde získat.

UREI Dual Parametric Equalizer model 546 – český překlad: Manuál UREI model 546 - český překlad.pdf

UREI Dual Parametric Equalizer model 546 – English original: Manual UREI model 546 - English original.PDF
